科学材料站材料测试服务：原位红外/衰减全反射表面增强/ATR-SEIRAS

SCI Materials Hub

衰减全反射原理

衰减全反射基本原理：红外光经过折射率大的晶体再入射到折射率小的试样表面上，当入射角大于临界角时，入射光线就会产生全反射。事实上红外光并不是全部被反射回来，而是穿透到试样表面内一定深度后再返回表面在该过程中，试样在入射光频率区域内有选择吸收，反射光强度发生减弱，产生与透射吸收相类似图，从而获得样品表层化学成份的结构信息。

SCI Materials Hub

内反射ATR-SEIRAS模式

也称为Kretschmann构造，ATR晶体（ZnSe, Si, Ge）平面上化学镀或真空镀一层岛状金属膜，在金属膜上底涂或电沉积催化剂，金属膜作为导电基底，同时作为表面增强剂，使催化剂表面吸附分子的红外信号会比没有金属膜时的信号增强10-1000倍。这称为表面增强红外效应，即SEIRAS。

测试内容

电催化/电池测试电催化包括中性、酸性/碱性（pH≤13）析氧反应、析氢反应，二氧化碳还原等

电池包括锂电池、锌离子电池测试等

仪器简介

仪器型号：赛默飞 Nicolet is50、Bruker INVENIO-S

测试价格：

电催化：3800元/样（单室原位池）

电池锂电：5000-5500元/样

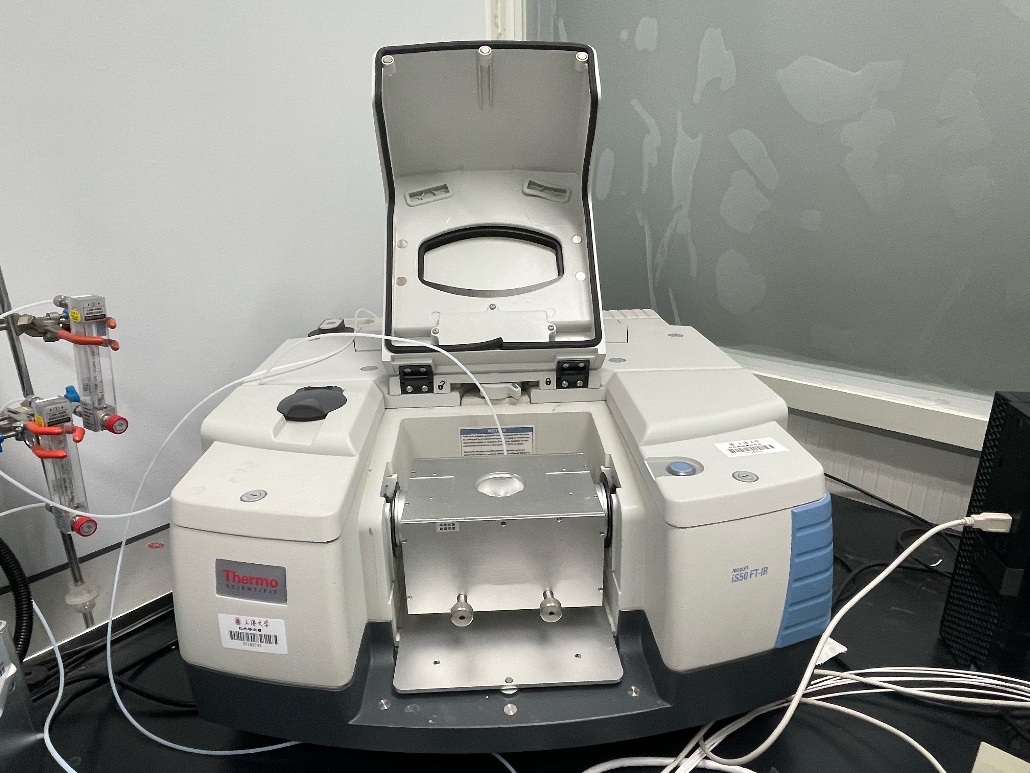

图1.1 赛默飞 Nicolet is50 原位红外测试装置

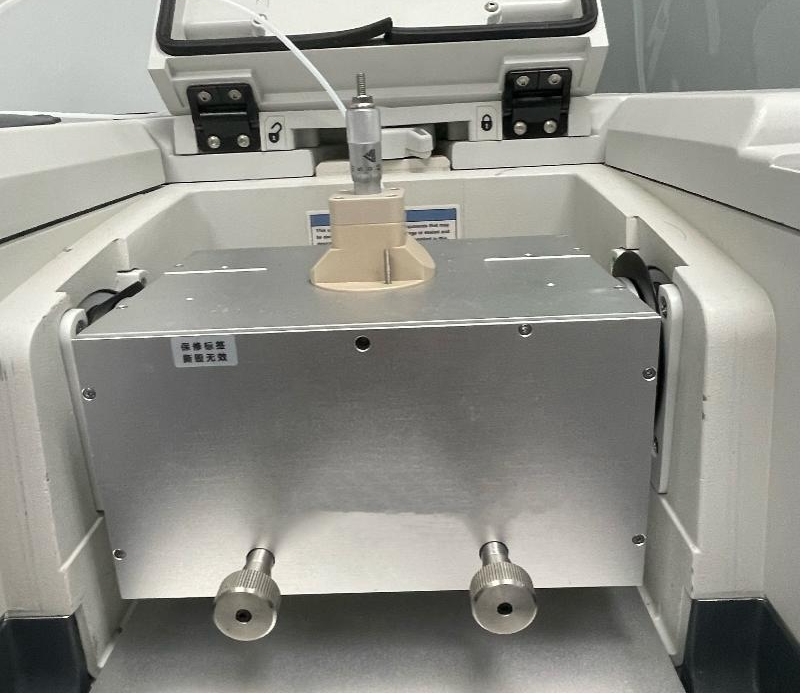

图1.2 Bruker INVENIO-S 原位红外测试装置

测试要求

（1）样品要求：原位电催化一般为粉末样品，如是颗粒状请尽量物理粉碎得比较小。

（2）样品量要求：原位电催化样品准备20 mg以上；电池体系准备100 mg以上。

（3）如果需通气，气体选择有氮气、氩气、二氧化碳

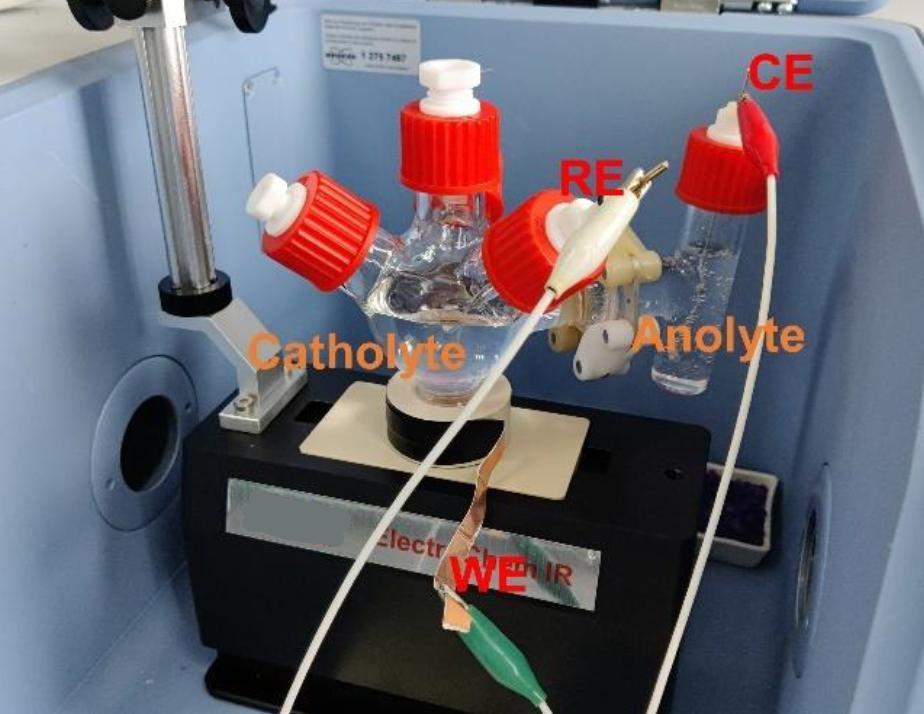

图2.单池原位电催化测试装置

图3. 原位电池测试
