科学材料站具有完善的电催化CO2RR（气相、液相；H池、流动池、MEA、甲酸MEA）测试运行方案，现对广大用户开放电催化CO2RR测试服务，同时提供气相液相产物的测试服务。详情见科学材料站官网网站（www.scimaterials.cn）或联系我们的官方客服（微信号：SCI-Materials-Hub，官方邮箱：contact@scimaterials.cn）。
1. 测试项目
序号 | 测试项目 | 测试详情 |
1 | 阴极极化曲线 | 采用辰华1140C大功率电化学工作站，槽压最大为20V，电流为2A，采集催化剂阴极极化曲线。 |
2 | 产物法拉第效率与电流密度曲线 | 采集每个电流密度下，CO2RR产物分布数据，通过尾气流速测量，收集，计算气相产物的法拉第效率，进一步收集阴阳极电解液，测试其液相产物的法拉第效率。 |
3 | 特定产物单程转化率 | 通过MFC控制CO2气体入口的流速，与特定产物CO2消耗量之间比值，即为单程转化率。 |
4 | 催化剂稳定性评价 | 采用长时间恒电流或恒电位极化，并每隔一段时间采集气相或液相产物，评价催化剂在工况下稳定性。 |
5 | 其它 | 用户指定 |
2. 送样情况
2.1 阴极催化剂（粉末或溶液）
如用户提供粉末或溶液样品评估阴极催化剂，科学材料站负责将其制成气体扩散电极，尺寸为2 cm* 0.5 cm，并在流动池中初步评估其性能，可以指定采用特定碳纸，电解质溶液，膜和阳极进行测试，默认是1M KOH超纯水溶液，Sigracet 35BC碳纸，Fumasep FAB-PK-130阴离子交换膜和电镀IrO2/Ti网阳极测试。

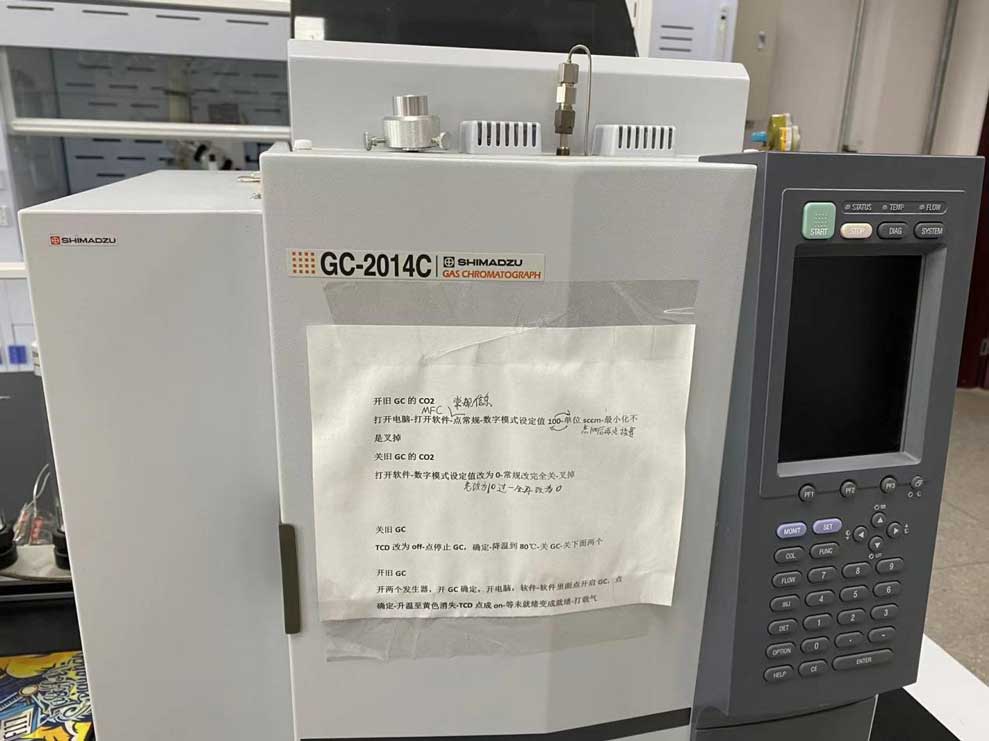

给出辰华1140C功率型电化学工作站原始测试数据，如循环伏安曲线，电流-时间曲线以及电位-时间曲线，同时，对于气体产物法拉第效率计算，给出实际气体流速数据，岛津2014C系统气相原始数据，保证数据计算真实可靠。

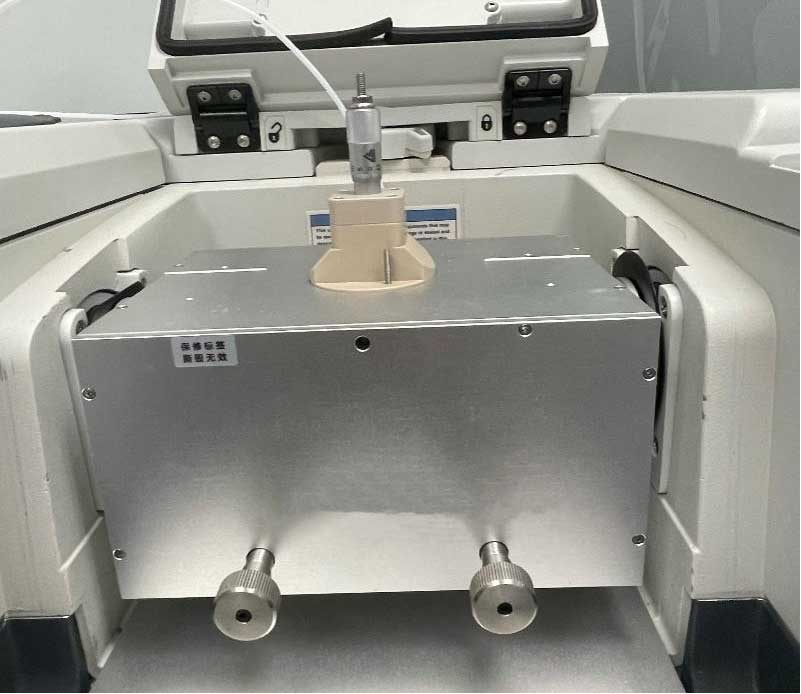

液相数据，科学材料站负责D2O和DMSO内标配置，测试采用先进布鲁克NMR400M仪器，仪器扫描128圈，确保每种产物信噪比良好。
如果催化剂进一步需要用膜电极采集性能，科学材料站将负责膜电极的组装测试，默认条件下为Sustainioin X37-50 Grade RT阴离子交换膜，IrO2阳极和0.1M KOH溶液，实验参数可以接受定制化设计。
2.2 制备好的气体扩散电极
用户可提供制备好的气体扩散电极，科学材料站对其进行如上的电化学性能评估。
3. 我们的优势

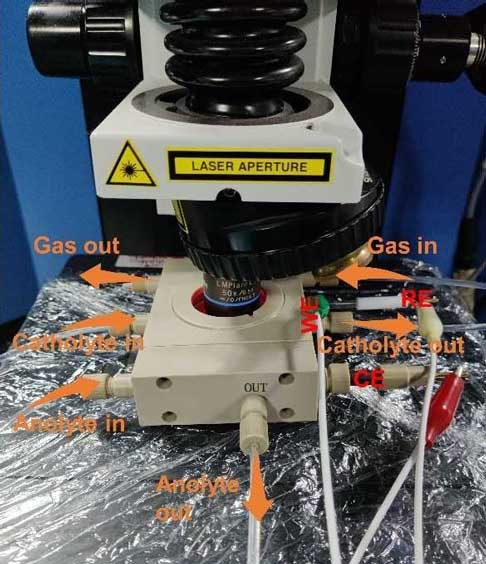

3.1 先进的测试设备，包括辰华1140C功率型电化学工作站、岛津2014C系统气相色谱、布鲁克NMR400M仪器、自研开发的反应池（流动池、膜电极、甲酸膜电极等）；
3.2 成熟的运行方案和长期测试技术积累，为全球用户提供大量测试；
3.3 先进的测试材料，用户可任意选用当下最前沿的原材料，如制作阴极气体扩散电极
4. 典型测试数据（科学材料站实验室）

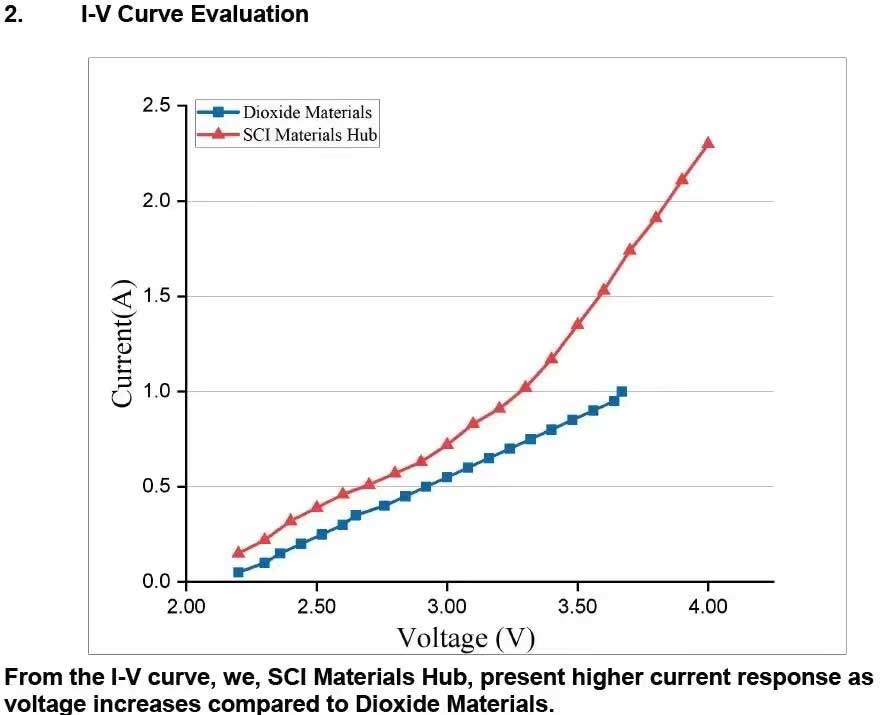

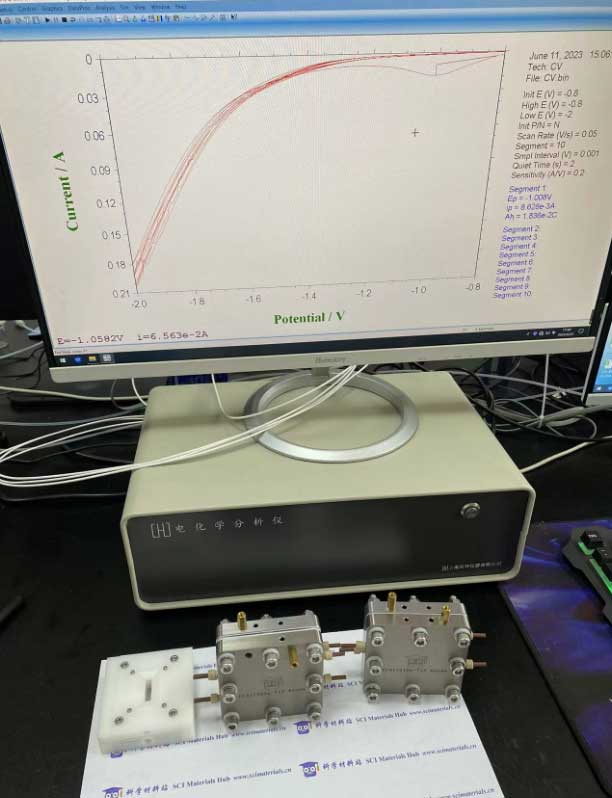

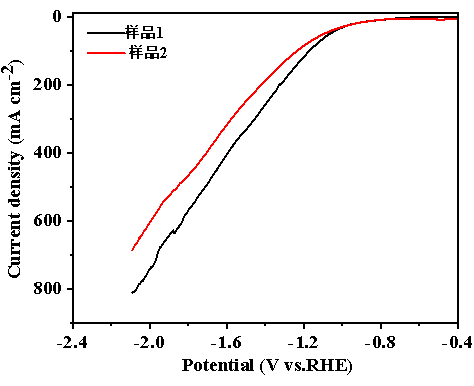

4.1 阴极极化曲线
阳极：电镀IrO2/Ti网
阴极：粉末/液体样品在Sigracet 35BC碳纸上制成备气体扩散电极
电极有效面积：1 cm2
测试条件： 通过MFC稳定控制CO2气体流速，采用辰华1140C大功率电化学工作站，采集催化剂阴极极化曲线。

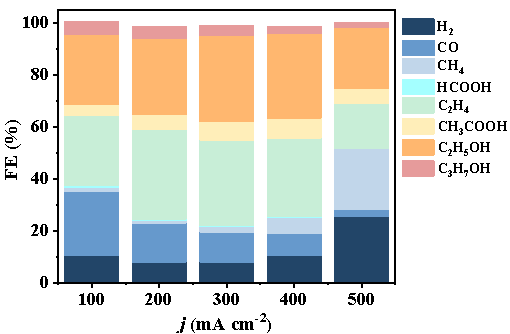

4.2 法拉第效率与电流关系柱状图
阳极：电镀IrO2/Ti网
阴极：粉末/液体样品在Sigracet 35BC碳纸上制成备气体扩散电极
电极有效面积：1 cm2
测试条件： 通过MFC稳定控制CO2气体流速，采用辰华1140C大功率电化学工作站，先进行CV循环稳定，然后在恒电流下测试并收集气相和液液产物，将气相产物于岛津2014C系统气相色谱中检测，液相产物于布鲁克NMR400M中测试，所得数据进行气相和液相产物计算，得到法拉第效率与电流关系柱状图。

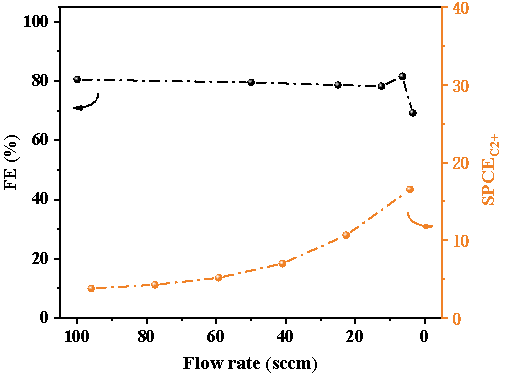

4.3 特定产物单层转化率
阳极：电镀IrO2/Ti网
阴极：粉末/液体样品在Sigracet 35BC碳纸上制成备气体扩散电极
电极有效面积：1 cm2
测试条件： 通过MFC稳定控制CO2气体入口流速，采用辰华1140C大功率电化学工作站，在不同CO2气体流速下以恒电流测试得到气相和液相法拉第效率，得到不同CO2气体流速下的单程转化率。

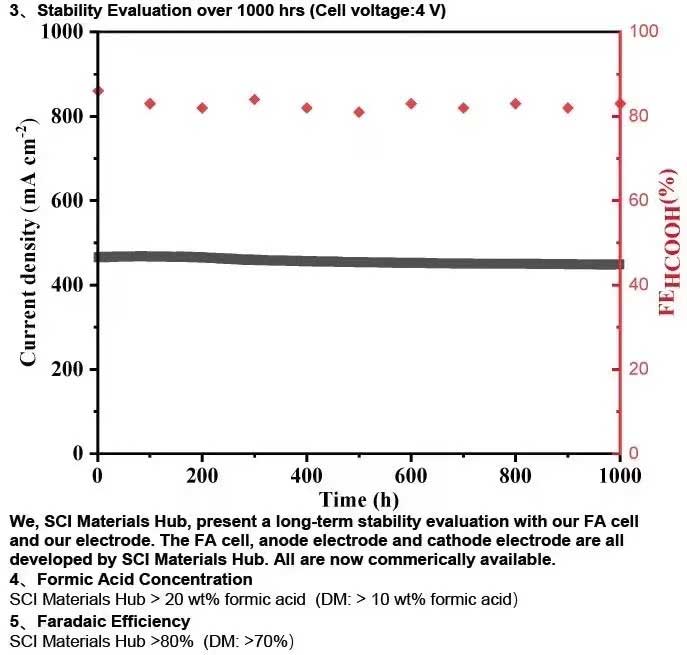

4.4 催化剂稳定性评价
阳极：电镀IrO2/Ti网
阴极：粉末/液体样品在Sigracet 35BC碳纸上制成备气体扩散电极
电极有效面积：1 cm2
测试条件： 通过MFC稳定控制CO2气体入口流速，采用辰华1140C大功率电化学工作站，在恒电流下长时间运行，并每隔一段时间采集气相或液相产物，得到电压-时间关系曲线和对应时间的气相产物法拉第效率。

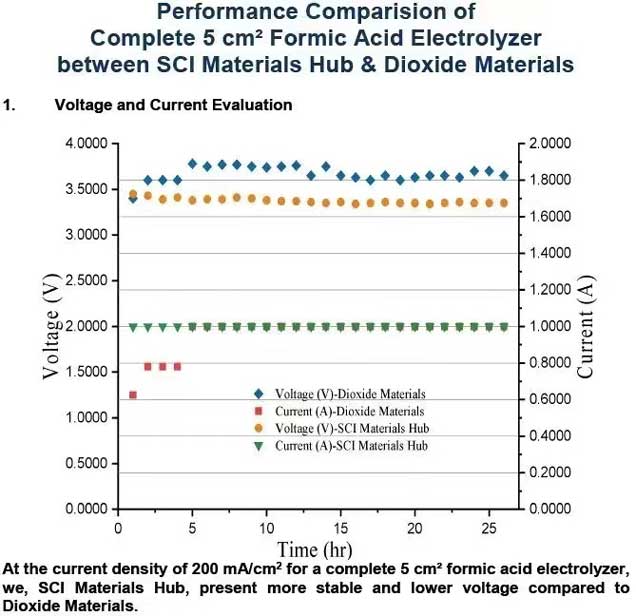

5. 部分用户测试数据
6. 部分用户反馈
