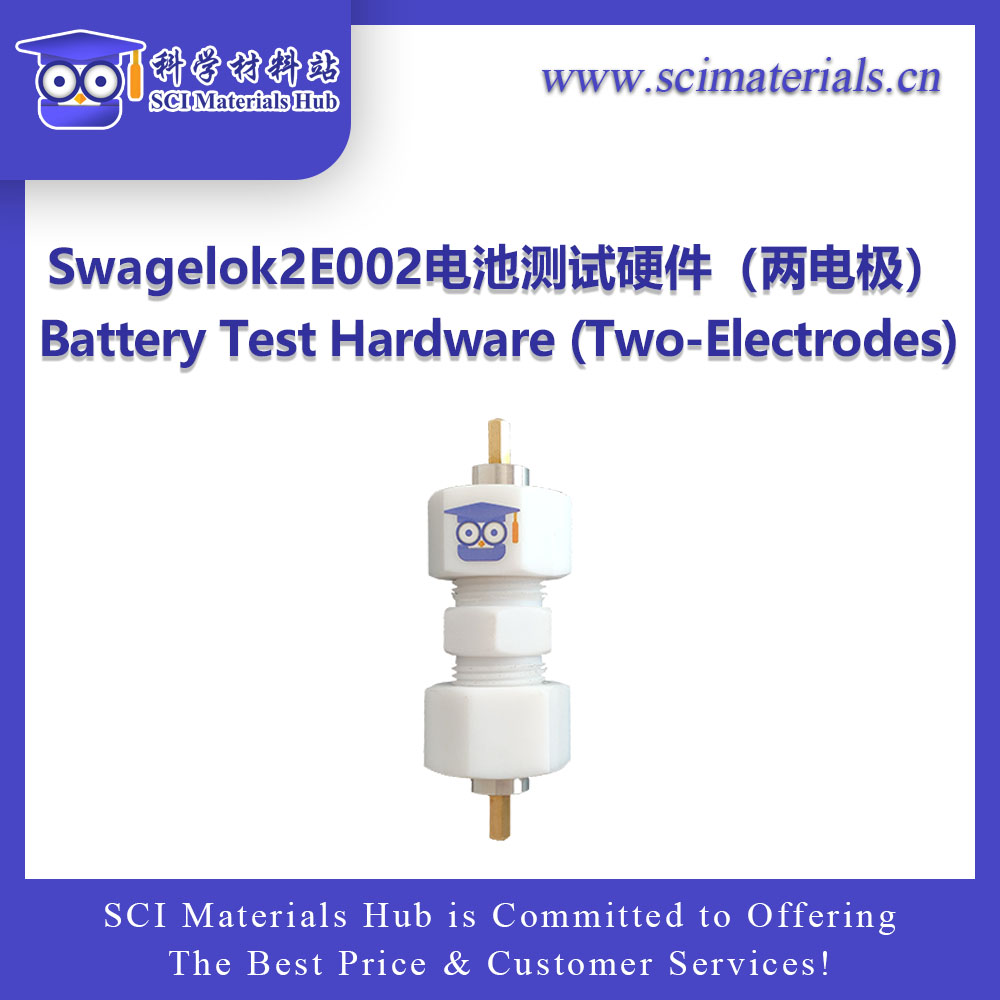

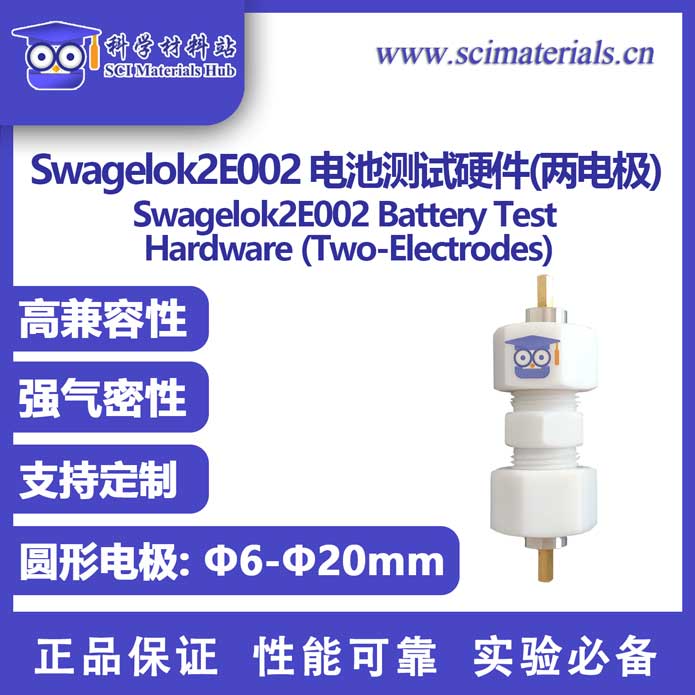

Swagelok2E002 电池测试硬件(两电极)

  • 产品代码:
  • 产品描述:Swagelok2E002 Battery Test Hardware (Two-Electrodes)
  • 品牌:SCI Materials Hub
  • 货期:现货
  • 浏览次数:
  • 咨询电话:+86 130-0303-8751
  • 关键词:Swagelok2E002 电池测试硬件(两电极), Swagelok2E002 Battery Test Hardware (Two-Electrodes), 科学材料站, SCI Materials Hub
65.7K



该Swagelok型电池测试硬件是科学材料站研发的一款针对两电极测试的硬件夹具,电极面积为Φ6mm-Φ20mm (Φ14mm标准尺寸),并可根据用户需求定制尺寸。该Swagelok型电池测试硬件让您轻松地进行电化学实验。并且,其紧凑性和人体工程学设计允许用户在手套箱中轻松使用,并确保完美的气密性和分析的可重复性。

用户可根据实验需求选择不同材质的壳体、金属电极等。

聚合物材质的壳体可以抵抗极具侵蚀性的溶剂,具有很高的耐受性,并确保随着时间的推移具有极佳的耐用性。

金属材质的壳体具有较高的导电性。与聚合物材质的壳体不同的是,当使用金属材质的壳体组装电池时,需要一层聚酯薄膜(如Mylar膜),以在壳体和电极之间提供电绝缘层。


电池测试类型组件(标准电极面积14mm)说明
Swagelok2E002-1

常规电池测试

导电端柱(x2)、316L导电柱(x1)、316L凸台导电柱(x1)316L凸台导电垫片(x1)

PP螺母(x2)、PTFE密封紧圈(x2)、304L不锈钢弹簧(x1)、PP反应腔室(x1)、鳄鱼夹转O型端子导电线(x2)、螺钉(x2)

使用温度范围为-30~120℃,一般建议长期使用温度不高于100℃,¥399/套

Swagelok2E002-2

常规电池测试

(可加压型)

导电端柱(x2)、316L导电柱(x2)、PP螺母(x2)、PTFE密封紧圈(x2)

PP反应腔室(x1)、鳄鱼夹转O型端子导电线(x2)、螺钉(x2)

使用温度范围为-30~120℃,一般建议长期使用温度不高于100℃,注意:无保压功能,¥399/套

Swagelok2E002-3

中高温电池测试

导电端柱(x2)、316L导电柱(x1)316L凸台导电柱(x1)316L凸台导电垫片(x1)

PTFE螺母(x2)、PTFE密封紧圈(x2)、304L不锈钢弹簧(x1)、PTFE反应腔室(x1)

鳄鱼夹转O型端子导电线(x2)、螺钉(x2)

采用耐高温PTFE材质,使用温度范围为-180~260

¥499/套

Swagelok2E002-4

中高温电池测试

(可加压型)

导电端柱(x2)、316L导电柱(x2)、PTFE螺母(x2)、PTFE密封紧圈(x2)

PTFE反应腔室(x1)、鳄鱼夹转O型端子导电线(x2)、螺钉(x2)

采用耐高温PTFE材质,使用温度范围为-180~260℃,注意:无保压功能,¥499/套

Swagelok2E002-5

高温电池测试

导电端柱(x2)、316L导电柱(x1)316L凸台导电柱(x1)316L凸台导电垫片(x1)

PEEK螺母(x2)、PEEK密封紧圈(x2)、304L不锈钢弹簧(x1)、PEEK反应腔室(x1)

鳄鱼夹转O型端子导电线(x2)、螺钉(x2)

采用耐高温PEEK材质,使用温度范围为-40~300℃,最高瞬时使用温度可达310℃,¥599/套

Swagelok2E002-6

高温电池测试

(可加压型)

导电端柱(x2)、316L导电柱(x2)、PEEK螺母(x2)、PEEK密封紧圈(x2)

PEEK反应腔室(x1)、鳄鱼夹转O型端子导电线(x2)、螺钉(x2)

采用耐高温PEEK材质,使用温度范围为-40~300℃,最高瞬时使用温度可达310℃,注意:无保压功能,¥599/套

Swagelok2E002-7

可观测电池测试

导电端柱(x2)、316L导电柱(x1)316L凸台导电柱(x1)316L凸台导电垫片(x1)

PP螺母(x2)、PTFE密封紧圈(x2)、304L不锈钢弹簧(x1)、亚克力反应腔室(x1)

鳄鱼夹转O型端子导电线(x2)、螺钉(x2)

采用透明亚克力材质,使用温度范围不高于60

¥499/套

Swagelok2E002-8

可观测电池测试

(可加压型)

导电端柱(x2)、316L导电柱(x2)、PP螺母(x2)、PTFE密封紧圈(x2)

亚克力反应腔室(x1)、鳄鱼夹转O型端子导电线(x2)、螺钉(x2)

采用透明亚克力材质,使用温度范围不高于60℃,注意:无保压功能,¥499/套

Swagelok2E002-9

常规耐腐蚀电池测试1

导电端柱(x2)、钛导电柱(x1)、凸台电柱(x1)、凸台电垫片(x1)、PP螺母(x2)

PTFE密封紧圈(x2)、弹簧(x1)、PP反应腔室(x1)

鳄鱼夹转O型端子导电线(x2)、螺钉(x2)

使用温度范围为-30~120℃,一般建议长期使用温度不高于100℃,¥799/套

Swagelok2E002-10

常规耐腐蚀电池测试2

(可加压型)

导电端柱(x2)、钛导电柱(x2)、PP螺母(x2)、PTFE密封紧圈(x2)

PP反应腔室(x1)、鳄鱼夹转O型端子导电线(x2)、螺钉(x2)

使用温度范围为-30~120℃,一般建议长期使用温度不高于100℃,注意:无保压功能,¥799/套

Swagelok2E002-11

常规耐腐蚀电池测试3

导电端柱(x2)、钼导电柱(x1)、凸台导电柱(x1)、钼凸台导电垫片(x1)、PP螺母(x2)

PTFE密封紧圈(x2)、弹簧(x1)、PP反应腔室(x1)

鳄鱼夹转O型端子导电线(x2)、螺钉(x2)

使用温度范围为-30~120℃,一般建议长期使用温度不高于100℃,¥999/套

Swagelok2E002-12

常规耐腐蚀电池测试4

(可加压型)

导电端柱(x2)、钼导电柱(x2)、PP螺母(x2)、PTFE密封紧圈(x2)

PP反应腔室(x1)、鳄鱼夹转O型端子导电线(x2)、螺钉(x2)

使用温度范围为-30~120℃,一般建议长期使用温度不高于100℃,注意:无保压功能,¥999/套

Swagelok2E002-13

中高温耐腐蚀电池测试1

导电端柱(x2)、钛导电柱(x1)凸台导电柱(x1)凸台导电垫片(x1)、PTFE螺母(x2)

PTFE密封紧圈(x2)、弹簧(x1)、PTFE反应腔室(x1)

鳄鱼夹转O型端子导电线(x2)、螺钉(x2)

采用耐高温PTFE材质,使用温度范围为-180~260

¥899/套

Swagelok2E002-14

中高温耐腐蚀电池测试2

(可加压型)

导电端柱(x2)、钛导电柱(x2)、PTFE螺母(x2)、PTFE密封紧圈(x2)

PTFE反应腔室(x1)、鳄鱼夹转O型端子导电线(x2)、螺钉(x2)

采用耐高温PTFE材质,使用温度范围为-180~260注意:无保压功能,¥899/套

Swagelok2E002-15

中高温耐腐蚀电池测试3

导电端柱(x2)钼导电柱(x1)凸台导电柱(x1)钼凸台导电垫片(x1)、PTFE螺母(x2)

PTFE密封紧圈(x2)、弹簧(x1)、PTFE反应腔室(x1)

鳄鱼夹转O型端子导电线(x2)、螺钉(x2)

采用耐高温PTFE材质,使用温度范围为-180~260

¥1099/套

Swagelok2E002-16

中高温耐腐蚀电池测试4

(可加压型)

导电端柱(x2)、钼导电柱(x2)、PTFE螺母(x2)、PTFE密封紧圈(x2)

PTFE反应腔室(x1)、鳄鱼夹转O型端子导电线(x2)、螺钉(x2)

采用耐高温PTFE材质,使用温度范围为-180~260注意:无保压功能,¥1099/套

Swagelok2E002-17

高温耐腐蚀电池测试1

导电端柱(x2)、钛导电柱(x1)钛凸台导电柱(x1)凸台导电垫片(x1)、PEEK螺母(x2)

PEEK密封紧圈(x2)、弹簧(x1)、PEEK反应腔室(x1)

鳄鱼夹转O型端子导电线(x2)、螺钉(x2)

采用耐高温PEEK材质,使用温度范围为-40~300℃,最高瞬时使用温度可达310℃,¥999/套

Swagelok2E002-18

高温耐腐蚀电池测试2

(可加压型)

导电端柱(x2)、钛导电柱(x2)PEEK螺母(x2)、PEEK密封紧圈(x2)

PEEK反应腔室(x1)、鳄鱼夹转O型端子导电线(x2)、螺钉(x2)

采用耐高温PEEK材质,使用温度范围为-40~300℃,最高瞬时使用温度可达310注意:无保压功能,¥999/套

Swagelok2E002-19

高温耐腐蚀电池测试3

导电端柱(x2)、导电柱(x1)钼凸台导电柱(x1)钼凸台导电垫片(x1)、PEEK螺母(x2)

PEEK密封紧圈(x2)、弹簧(x1)、PEEK反应腔室(x1)

鳄鱼夹转O型端子导电线(x2)、螺钉(x2)

采用耐高温PEEK材质,使用温度范围为-40~300℃,最高瞬时使用温度可达310℃,¥1199/套

Swagelok2E002-20

高温耐腐蚀电池测试4

(可加压型)

导电端柱(x2)、导电柱(x2)PEEK螺母(x2)、PEEK密封紧圈(x2)

PEEK反应腔室(x1)、鳄鱼夹转O型端子导电线(x2)、螺钉(x2)

采用耐高温PEEK材质,使用温度范围为-40~300℃,最高瞬时使用温度可达310注意:无保压功能,¥1199/套

Swagelok2E002-21

可观测耐腐蚀电池测试1

导电端柱(x2)、钛导电柱(x1)钛凸台导电柱(x1)钛凸台导电垫片(x1)、PP螺母(x2)

PTFE密封紧圈(x2)、弹簧(x1)、亚克力反应腔室(x1)

鳄鱼夹转O型端子导电线(x2)、螺钉(x2)

采用透明亚克力材质,使用温度范围不高于60

¥899/套

Swagelok2E002-22

可观测耐腐蚀电池测试2

(可加压型)

导电端柱(x2)、钛导电柱(x2)、PP螺母(x2)、PTFE密封紧圈(x2)

亚克力反应腔室(x1)、鳄鱼夹转O型端子导电线(x2)、螺钉(x2)

采用透明亚克力材质,使用温度范围不高于60注意:无保压功能,¥899/套

Swagelok2E002-23

可观测耐腐蚀电池测试3

导电端柱(x2)、导电柱(x1)凸台导电柱(x1)钼凸台导电垫片(x1)、PP螺母(x2)

PTFE密封紧圈(x2)、弹簧(x1)、亚克力反应腔室(x1)

鳄鱼夹转O型端子导电线(x2)、螺钉(x2)

采用透明亚克力材质,使用温度范围不高于60

¥1099/套

Swagelok2E002-24

可观测耐腐蚀电池测试4

(可加压型)

导电端柱(x2)、导电柱(x2)、PP螺母(x2)、PTFE密封紧圈(x2)

亚克力反应腔室(x1)、鳄鱼夹转O型端子导电线(x2)、螺钉(x2)

采用透明亚克力材质,使用温度范围不高于60注意:无保压功能,¥1099/套

定制

反应腔室:PTFE、PP、亚克力、PEEK、HDPE、PET、PFA、PC等

电极:316L不锈钢、904L不锈钢、钛、钼等

电极面积:6mm-20mm等


配件选购(标准电极面积14mm)
弹簧304L弹簧(¥30/5个)、316L弹簧(¥50/5个)、钛弹簧(¥100/5个)
反应腔室PP(200/个)亚克力250/个)、HDPE(¥250/个)、PTFE250/个)PEEK300/个)、PFA400/个)
密封紧圈PTFE¥50/个)、PEEK¥50/个)、316L(¥50/个)、钛(¥90/个
凸台型导电柱1套(含3件:凸台导电柱+导电柱+凸台导电垫片):316L-¥199、904L-¥599、钛-¥599、钼-¥799
可加压型导电柱1套(含2件导电柱):316L-199、904L-599、钛-599、钼-¥799
其它鳄鱼夹转O型端子导电线(20/2条)、导电端柱(20/6个)、螺钉(20/6个)

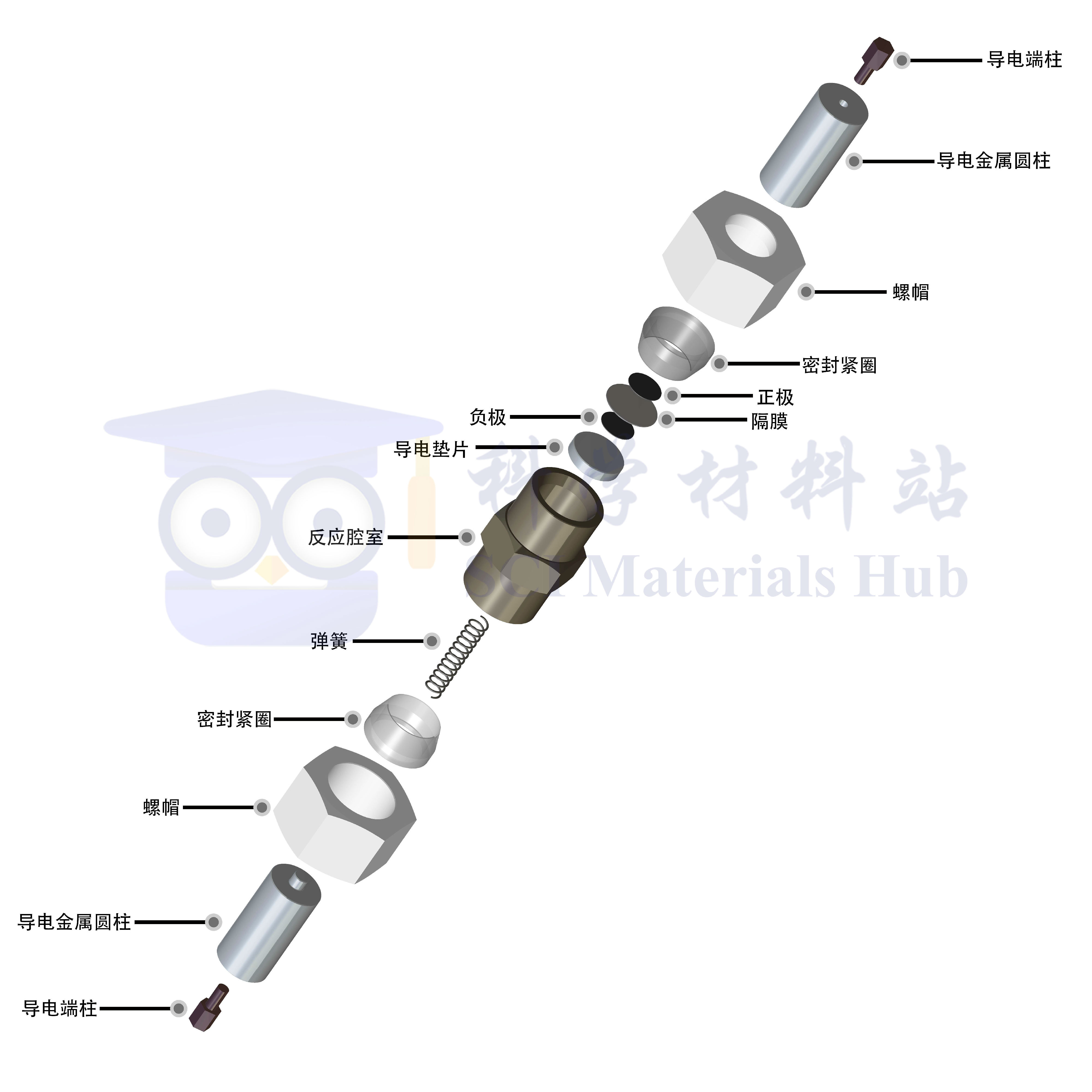

Swagelok2E002 电池测试硬件(两电极)典型结构图

配件配件详情
反应腔室PP200/个)

PTFE (250/个)

PEEK (300/个)亚克力 (250/个)

凸台导电柱

1套含3件

导电柱+凸台导电柱+凸台导电垫片

316L (¥199/套)钛 (¥599/套) (¥799/套)904L (¥599/套)

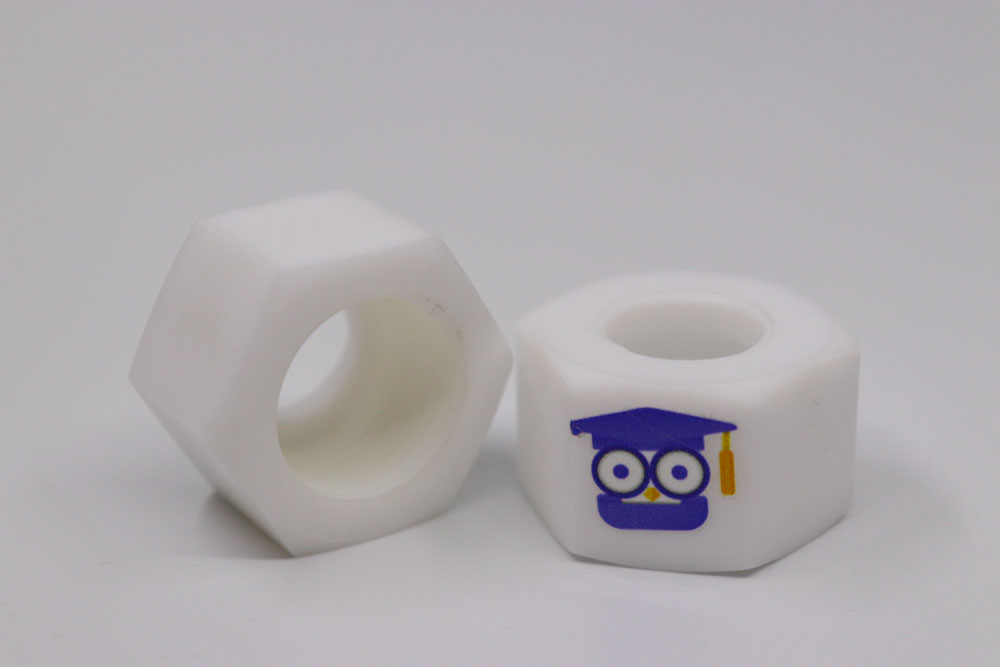

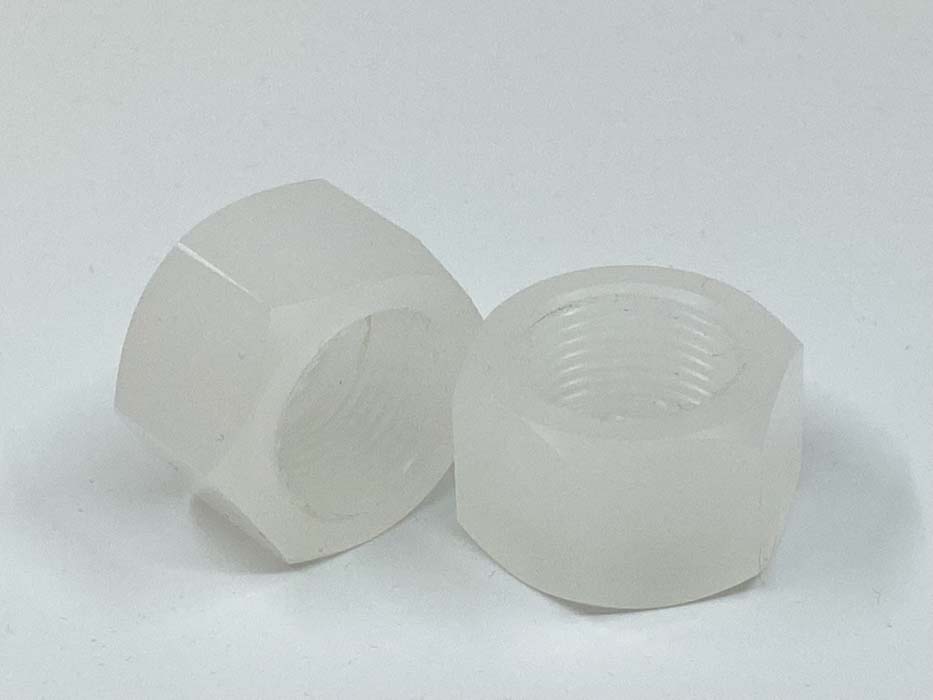

螺帽

1套含2件

PP (¥80/个)

PTFE (¥90/个)

PEEK(¥100/个)

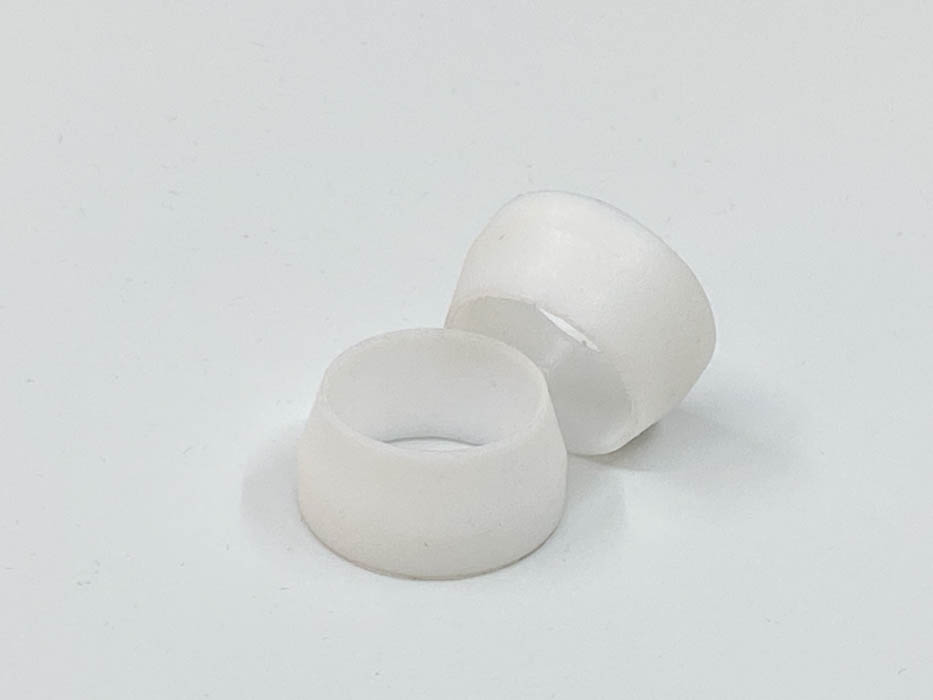

密封紧圈

1套含2件

PTFEPEEK
弹簧304L不锈钢弹簧钛弹簧
其他

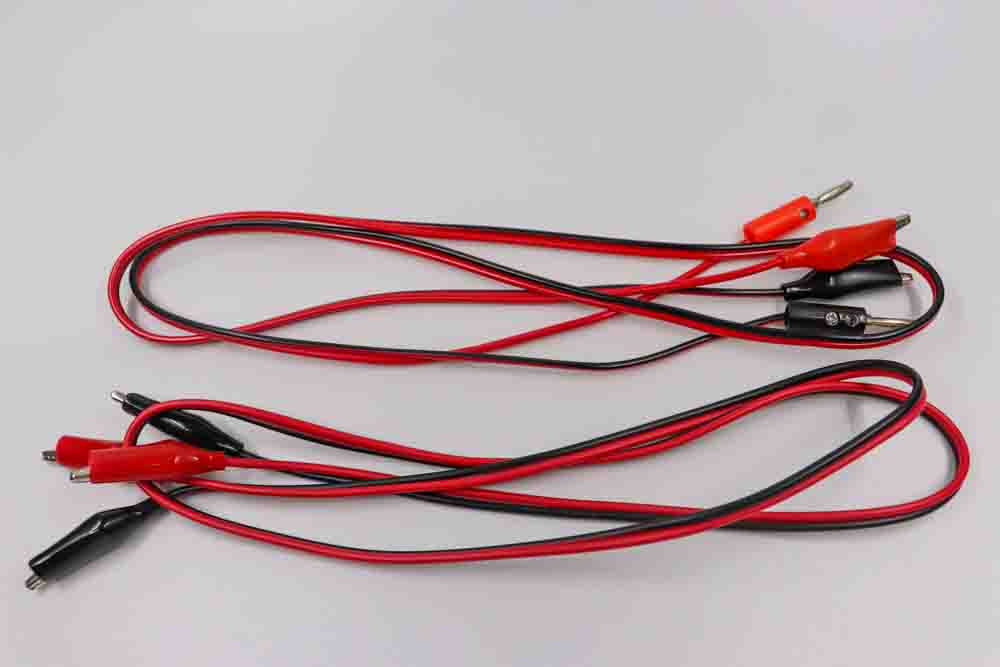

鳄鱼夹导电线 (¥40/2对)

螺钉 (¥20/6个)导电端柱
