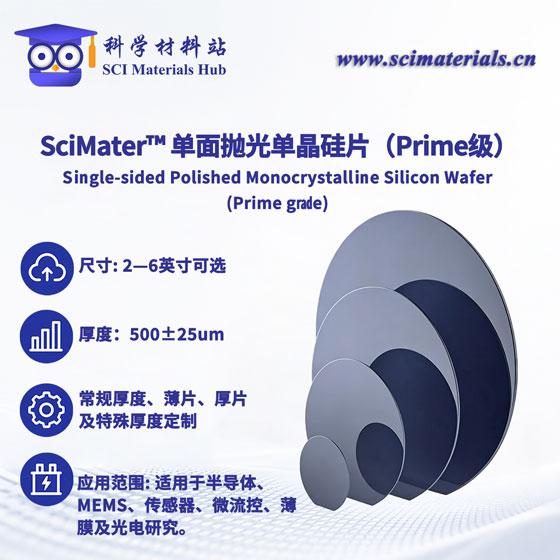

Prime级通常用于表示面向半导体器件、集成电路和高要求科研工艺的高品质单晶抛光硅片，重点关注材料等级、抛光表面、几何性能及参数完整性。

单面抛光硅片只有一面作为主要精密工艺面，适合多数光刻、镀膜和刻蚀实验；双面抛光硅片两面均经过抛光，更适合透射测试、双面加工、键合及对背面状态有要求的工艺。

应根据器件结构、载流子类型及测试方案选择。普通薄膜沉积和形貌表征对导电类型不敏感时，可重点考虑尺寸和设备兼容性；电学器件和MOS结构则需明确掺杂类型与电阻率。

不同晶向具有不同的表面原子排列和刻蚀行为。〈100〉常用于微电子和MEMS加工，〈111〉常用于特定外延、表面研究及晶向相关刻蚀实验。

价格除尺寸外，还会受到产品等级、抛光方式、导电类型、晶向、电阻率、厚度、平整度、表面质量、包装数量及检测资料等因素影响。

默认通常按裸硅片理解，但硅表面在空气中会形成自然氧化层。需要指定厚度的SiO₂、Si₃N₄、金属膜或其他功能膜层时，应单独提出定制要求。

可根据尺寸、厚度、公差、数量和批次情况评估。超薄片易碎，对包装和取放要求较高；超厚片需确认夹具、真空吸附及工艺设备兼容性。

可加工为方片、长方片、圆片或其他形状，也可进行机械划片、激光切割和打孔。建议提供目标尺寸、厚度、数量、公差及边缘质量要求。

建议先核对参数，并根据实验室工艺要求进行必要的清洗、脱水或表面预处理。对颗粒、金属离子和有机污染敏感的工艺，不建议未经确认直接使用。

抛光面通常更加光亮、平整，反射图像更清晰；背面可能呈轻微雾面或磨砂状态。批次标签、参数单或检测报告能否提供，应根据产品批次和订单要求提前确认。
